Georeferenzierung

Dieses Fenster erlaubt die Anzeige und Georeferenzierung von Objekten (Betriebe, Ausbrüche usw.) auf der Grundlage der unter Einstellungen-Standardprojekt "angemeldeten" Karten. Die Koordinaten werden per Mausklick in die Karte ermittelt und in die entsprechenden Eingabemasken übernommen.

Bei der Aktivierung des Fensters wird der Kartenausschnitt nach folgendem Schema positioniert. Sind die Koordinaten des Objektes bekannt, so werden diese in der Karte durch einen Punkt markiert. Die Karte wird auf diesen Punkt zentriert und gezoomt.

Das Fenster ist in zwei Bereiche untergliedert:

Kontrollbereich (rechts)

Kartenbereich (links)

Kontrollbereich

•Der Mausmodus (Aktion beim Klick der linken Maustaste innerhalb der Karte) wird durch folgende vier Schaltflächen festgelegt:
		Vergrößern ermöglicht es, einen Kartenausschnitt beliebig zu "zoomen". Mit gedrückter linker Maustaste wird ein Rechteck über den zu vergrößernden Kartenbereich gezogen.
		Verkleinern reduziert die Größe der Karte.
		Verschieben ermöglicht es, bei gedrückter linker Maustaste den Kartenausschnitt beliebig zu bewegen. Tipp: Mit Strg + gedrückter linker Maustaste kann die Karte jederzeit verschoben werden.
		Koordinate festlegen legt den markierten Punkt auf die angeklickte Position. Hinweis: Geänderte Koordinaten werden nur nach Betätigen der Schaltfläche Ok in die jeweilige Erfassungsmaske übernommen.
•Schaltflächen "Zurück", "Vor", "Radius" und "Einpassen":
		Vorheriger Kartenausschnitt (F9) bewirkt die Anzeige des Kartenausschnittes, der vor der letzen Zoom- oder Verschiebeaktion angezeigt wurde (Zurückblättern).
		Nächster Kartenausschnitt (Strg+F9) bewirkt die Anzeige des nächsten Kartenausschnittes nach dem "Zurückblättern".
		Karte einpassen bewirkt die optimale Anpassung der Kartengröße an die Größe des Kartenelements.
		markierten Punkt zentrieren bewirkt, dass der markierte Punkt auf dem Bildschirm zentriert und auf eine bestimmte Zielgebietsgröße "gezoomt" wird.
•Schaltflächen "Geokodierung", "Koordinateneingabe", "Umgebungssuche" und "Suchen":
		Geokodierung (Alt + G) gestattet es, über Geokodierung von Adressangaben Koordinaten zu ermitteln. Geokodierung
		Koordinaten manuell eingeben erlaubt es, die Koordinaten per Hand einzugeben. Koordinaten eingeben
		Umgebungssuche - Was ist hier? (Alt + W) führt eine Umgebungssuche für den markierten Punkt aus.
		Suchen (Alt + S) startet einen Dialog, mit dem Geo-Objekte in den Merkmalsdateien der Layer gesucht und auf der Karte gezeigt werden. Damit ist z.B. die gezielte Suche nach Straßen möglich, sofern entsprechende Layer geladen sind. Geo-Objekte suchen
•Schaltflächen "Restriktionszonen", "Drucken", "Exportieren" und "Einstellungen":
		Restriktionszonen laden Wird das Fenster zur Georeferenzierung aktiviert, während der Krisen-Explorer geöffnet ist, steht diese Schaltfläche zur Verfügung, die es erlaubt, einzelne oder alle Restriktionszonen der geöffneten Krise anzuzeigen. Restriktionszonen laden
		Drucken gibt die Karte auf einem Drucker aus. Karte drucken
		Exportieren erlaubt die Ausgabe der Karte in die Zwischenablage. Hinweis: Karten können aus der Zwischenablage direkt in Fremdprogramme eingefügt werden (z.B. Microsoft Word: Menü "Bearbeiten", Menüpunkt "Inhalte einfügen").
		Karteneinstellungen ermöglicht die Änderung der Standardeinstellungen für anzuzeigende Karten. Damit können anzuzeigende Kartenblätter festgelegt werden. Einstellungen-Standardprojekt

•Symbolgröße festlegen

Der Schieberegler Symbolgröße ändert die Größe des markierten Punktes.

•Anzeige von Rasterkarten

Der Bereich Rasterkarten legt die Anzeige von Rasterkarten (topografischen Karten) fest.

Standardmäßig werden alle Karten, die unter Einstellungen-Standardprojekt angemeldet worden sind geladen, jedoch werden Rasterkarten erst dann angezeigt, wenn der "Betrachtungsabstand" weniger als 1:50.000 beträgt. Ab dieser Entfernung "verschwimmen" Details auf der Rasterkarte; gleichzeitig benötigt das System bei wachsendem Betrachtungsabstand jedoch mehr Zeit für das Laden der Rasterinformationen. Die Vektorkarten (z.B. Gemeindegrenzen) werden weiterhin angezeigt und ermöglichen die Navigation auf der Karte. Wird die Karte vergrößert (näher als 1:50.000 in die Karte gezoomt), erscheinen die Rasterinformationen wieder.

Sollte diese Funktionalität nicht erwünscht sein, kann über die drei Optionsfelder festgelegt werden, ob Rasterkarten immer, ab 1:50.000 oder nie angezeigt werden sollen.

Wenn unter Einstellungen-Standardprojekt keine Rasterkarten angemeldet worden sind (i.d.R. bei Zentralen für Bundesländer, Regierungspräsidien und Krisenzentren), erscheint die Ausschrift "keine Rasterkarten geladen". Mit der Schaltfläche Hinterlegen können die Rasterkarten für den aktuellen Bildschirmausschnitt automatisch geladen und angezeigt werden.

Kartenbereich

Mausfunktionen

•linke Maustaste

Die Funktion der linken Maustaste hängt vom im Menü Karte eingestellten Modus ab und wird durch folgende Mauskursor symbolisiert:

Vergrößern, Verschieben, + Georeferenzieren

•Strg + linke Maustaste

Diese Kombination erlaubt jederzeit das Verschieben der Karte mit gedrückter linker Maustaste.

•Alt + linke Maustaste

Führt eine Suche nach der Hausadresse (per Web-Service) an der geklickten Position aus und zeigt.

•Strg + Mausrad drehen

onach oben drehen = Vergrößern

onach unten drehen = Verkleinern

•rechte Maustaste (Kontextmenü)

Siehe unten!

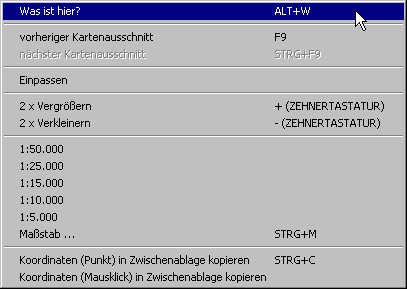

Kontextmenü

kontextmenue_kartenelement_georeferenzieren

•Was ist hier (Alt + W) führt eine Umgebungssuche an der geklickten Position aus.

•vorheriger Kartenausschnitt (F9) bzw. nächster Kartenausschnitt (Strg + F9) bewirkt das "Blättern" innerhalb der Kartenausschnitte, die vor den letzen Zoom- oder Verschiebeaktionen angezeigt wurden.

•Einpassen bewirkt die optimale Anpassung der Kartengröße (alle Layer) an die Größe des Karten-Elements.

•2 x Vergrößern vergrößert die Karte zweifach an der geklickten Mausposition.

•2 x Verkleinern verkleinert die Karte zweifach.

•1:50.000, 1:25.000, 1:10.000 etc. zentriert die Karte an der Mausposition und zoomt sie auf den gewählten Maßstab; "Maßstab ..." erlaubt die Angabe eines beliebigen Maßstabes.

•Die Koordinaten der mit der rechten Maustaste angeklickten Position oder die Koordinaten des georeferenzierten Punktes können mit den zugehörigen Menüpunkten in die Zwischenablage kopiert und z.B. in Excel eingefügt werden.

Tipp:

1.rechte Maustaste: Die rechte Maustaste im Karten-Element aktiviert ein Kontextmenü, das verschiedene Optionen zum Vergrößern und Verkleinern bietet.

2.Zurück zum vorhergehenden Kartenausschnitt: Benutzen Sie die Funktionstaste F9, um zum vor der letzten Zoom- oder Verschiebeaktion aktiven Kartenausschnitt zu wechseln.

3.Geokodierung: Verwenden Sie Tastenkombination Alt + G um Orte, Straßen und Hauskoordinaten über Geokodierung zu ermitteln.

Statuszeile

•Name des Betriebs (bei der Georeferenzierung eines Betriebs)

•Rechtswert (X), Hochwert (Y) des markierten Punktes

•Rechtswert (X), Hochwert (Y) der Mausposition

•aktueller Maßstab

Durch Betätigen der Schaltfläche Ok werden die Koordinaten des markierten Punktes in die Erfassungsmaske des aufrufenden Fensters übernommen. Die Schaltfläche Abbrechen bewirkt das Schließen des Fensters ohne die Koordinaten zu übernehmen.
